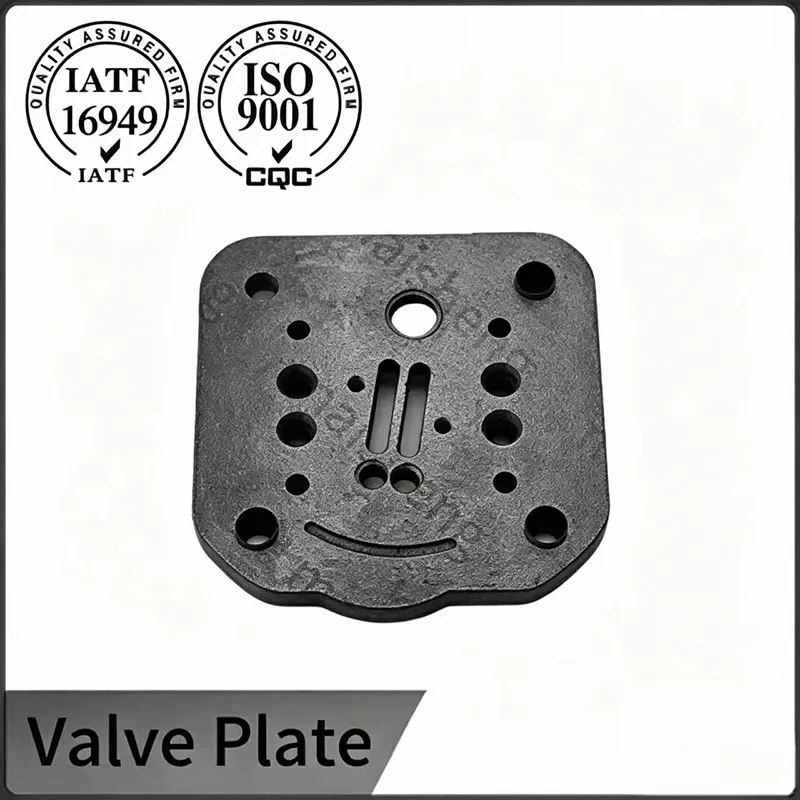

Наша чугунная пластина клапана может похвастаться разнообразной структурной схемой, адаптированной для различных автомобильных воздушных компрессоров моделей легковых и коммерческих автомобилей. Каждая деталь подвергается тщательной обработке отверстий и точной контурной обработке для увеличения допусков при монтаже, что обеспечивает устойчивое герметичное уплотнение от частых колебаний давления и циклических сжимающих нагрузок во время длительной эксплуатации автомобиля. Полный спектр стандартных спецификаций хранится на складе для быстрой оптовой поставки, при этом поддерживается индивидуальное изменение размеров для удовлетворения уникальных требований к установке различных конфигураций компрессоров послепродажного обслуживания и OEM на мировых рынках.
Пластины отлиты из серого чугуна марки HT250 с минимальной прочностью на разрыв 250 МПа, измеренной на отдельно отлитых испытательных брусках. Процесс формования песком на связке смолы используется для достижения гладкой поверхности и одинаковой толщины сечения бобышек болтов и отверстий портов. Обработка модификацией, применяемая на этапе заливки, уточняет распределение графитовых хлопьев до типа А в полностью перлитной матрице, что придает материалу жесткость и способность к естественному гашению вибраций. После вытряски необработанные отливки проходят через печь для снятия напряжений при температуре 550 градусов по Цельсию для контролируемой выдержки, устраняя остаточные напряжения в процессе охлаждения и стабилизируя геометрию детали перед механической обработкой.
Чугунная пластина клапана конструктивно оптимизирована для компенсации постоянной механической вибрации, передаваемой от двигателя транспортного средства и соединения компрессора во время движения. Пропорциональное распределение внутренних отверстий помогает равномерно распределять повторяющиеся вибрационные нагрузки по всему компоненту, предотвращая смещение прокладки и утечку воздуха, вызванные длительным движением по ухабистой дороге. Такие виброустойчивые характеристики позволяют подобранным воздушным компрессорам поддерживать стабильную производительность сжатия в различных условиях дорожного покрытия, от городских дорог до неровных горных маршрутов.
Обработка отверстия и плоскостность поверхности напрямую влияют на герметичность тарелки клапана. После цикла снятия напряжений пластины помещаются на обрабатывающий центр с ЧПУ, где все отверстия для болтов сверлятся и нарезаются в одном приспособлении, обеспечивая допуск положения отверстия к исходной точке 0,05 миллиметра. Затем уплотнительную поверхность притирают до плоскостности 0,01 миллиметра на 100 миллиметров длины, проверяют под монохроматическим источником света и оптической плоскостью. Проверка профилометром подтверждает, что шероховатость поверхности остается ниже Ra 0,6 микрона, что уменьшает пути микроскопических утечек, которые могут снизить объемный КПД компрессора. Образцы для окончательной проверки собираются с испытательной прокладкой и подвергаются воздействию давления, в 1,2 раза превышающего номинальное рабочее давление под водой, при этом для приемки требуется нулевой выброс пузырьков.
Чугунная пластина клапана обладает стабильными физическими свойствами, что позволяет избежать деформации или искажения размеров во время длительного складского хранения и международных перевозок на большие расстояния. Последовательный процесс формования позволяет готовой продукции сохранять фиксированную форму при обычной температуре и влажности окружающей среды, сокращая ненормальные потери брака, вызванные деформацией деталей при массовой упаковке и трансграничной транспортировке для глобальных дилеров автозапчастей.
Вся производственная линия работает в рамках сертифицированной системы управления IATF 16949, подкрепленной более чем 25-летним опытом точного производства автомобильных компонентов. Каждая партия поступающего сырого железа проверяется с помощью оптической эмиссионной спектрометрии на соответствие сертификату материала, а химический состав архивируется вместе с номером плавки. Параметры процесса обработки контролируются по статистическим контрольным картам, а показатели работоспособности по критическим размерам поддерживаются на уровне выше 1,33. На каждой готовой пластине имеется постоянный код партии, который связан с номером плавки отливки, диаграммой цикла снятия напряжений, версией программы ЧПУ и итоговым отчетом о проверке. Эта структура отслеживания поддерживает полную отправку PPAP уровня 3 для программ OEM компрессоров, включая схемы технологических процессов, документы PFMEA и сертификаты материалов.
1. Для каких типов оборудования подходят чугунные пластины клапанов?
Ответ: Они в основном используются для тяжелых промышленных поршневых воздушных компрессоров, тормозных воздушных насосов инженерных транспортных средств, больших стационарных компрессоров подачи воздуха и оборудования с длительной непрерывной работой при полной нагрузке. Он предназначен для условий работы с высокой вибрацией и высоким давлением, когда пластины из алюминиевого сплава не могут сохранять долговременную стабильность размеров.
2. Компрессор все равно пропускает воздух после замены новой чугунной тарелки клапана, в чем причина?
О: Это редко является дефектом качества новой тарелки клапана. Основные причины включают неотполированную ржавчину и нагар на посадочной поверхности цилиндра, деформированную плоскость уплотнения головки блока цилиндров, несинхронную замену соответствующих впускных и выпускных язычков, а также непостоянный момент затяжки болтов при сборке. Очистите контактные поверхности, замените язычки клапана и откалибруйте крутящий момент, чтобы устранить утечку.
3.Каков рекомендуемый момент затяжки болтов и последовательность затяжки чугунной пластины клапана?
A: Точное значение указано в руководстве по техническому обслуживанию компрессора. Обычно оно составляет от 10 до 15 Нм для крепежа M6 из чугуна. Затяните болты по диагонали в два этапа: сначала до половины заданного крутящего момента, затем до конечного значения. После первых 10 часов работы еще раз проверьте момент затяжки калиброванным ключом, пока головка блока цилиндров находится при температуре окружающей среды. Равномерная нагрузка на болты предотвращает коробление пластины и обеспечивает равномерный контакт геркона по всему периметру уплотнения.
4.Как мастерская может визуально осмотреть чугунную пластину клапана перед установкой?
О: Поместите пластину на плоскую поверхность, например, на гранитный блок, и попытайтесь покачать ее вручную. Любое заметное колебание указывает на остаточное искажение. Проверьте состояние резьбы с помощью щупа и проведите чистым пальцем по уплотнительной поверхности, чтобы обнаружить царапины или выбоины. Проверьте края отверстий под болты на наличие заусенцев и удалите их мелкой наждачной шкуркой, если они есть. Табличка, прошедшая эти простые проверки и не имеющая видимых трещин при освещении под углом, готова к установке.
