Представьте себе современный автомобиль, едущий по шоссе со скоростью 120 км/ч. Внутри его колес, двигателя и трансмиссии находятся десяткиАвто подшипникКомпоненты работают идеально синхронно, каждый поддерживает вращающиеся валы, выдерживая при этом огромные радиальные и осевые нагрузки. Выход из строя одного подшипника может привести к заклиниванию колеса, повреждению трансмиссии или полной поломке двигателя, однако современные автомобили обычно проезжают более 300 000 километров без единой проблемы, связанной с подшипником. Что сделало возможной такую замечательную надежность? Ответ кроется в четырех взаимосвязанных технологических революциях: передовых материалах, устойчивых к усталости на микроскопическом уровне, сверхточном производстве, исключающем концентрацию напряжений, сложных системах уплотнений, защищающих от загрязнений, и новых интеллектуальных технологиях, которые прогнозируют сбои еще до их возникновения. Эти достижения превратили скромный автомобильный подшипник из простого механического компонента в высокотехнологичную систему, обеспечивающую безопасность и долговечность каждого транспортного средства на дороге.
Эта эволюция не случайна. Это результат десятилетий исследований в области трибологии (науки о трении и износе), металлургии и управления производственными процессами. Сегодняшние автомобильные подшипники работают в условиях, которые были бы немыслимы всего двадцать лет назад: температуры, превышающие 150°C в ступицах колес, скорости вращения более 10 000 об/мин в турбокомпрессорах, а также воздействие воды, соли и абразивной пыли. Однако количество отказов снизилось на порядок. В этой статье будут рассмотрены конкретные технологические прорывы, которые привели к этой революции в надежности — от стали, из которой состоит сердечник подшипника, до датчиков, которые однажды позволят вашему автомобилю «сообщать» вам, когда подшипник требует внимания. Мы рассмотрим инженерную философию, лежащую в основе каждого достижения, и предоставим практические советы профессионалам, которые определяют, обслуживают или производят эти критически важные компоненты.
АнАвто подшипникпредставляет собой прецизионный механический компонент, который обеспечивает вращательное или линейное движение, уменьшая при этом трение и поддерживающие нагрузки. В автомобильной промышленности автоподшипники можно найти практически во всех движущихся узлах: ступицах колес, трансмиссиях, двигателях, системах рулевого управления, генераторах и даже турбокомпрессорах. Чтобы понять их функцию, представьте себе человеческую скелетную систему: кости обеспечивают структуру, а суставы обеспечивают движение. Автомобильные подшипники — это «сочленения» транспортного средства, позволяющие компонентам плавно вращаться, выдерживая при этом вес и силы, возникающие во время работы.
Базовая анатомия автомобильных подшипников удивительно одинакова для всех типов. Он состоит из четырех основных элементов: внутреннего кольца (которое крепится к вращающемуся валу), наружного кольца (которое вставляется в корпус), тел качения (шариков, роликов или игл), которые выдерживают нагрузку и уменьшают трение, а также сепаратора или фиксатора, который удерживает тела качения на равном расстоянии друг от друга. Кроме того, большинство современных автомобильных подшипников имеют уплотнения или защитные экраны для удержания смазки и предотвращения попадания загрязнений. Выбор материала, геометрии и отделки каждого элемента определяет грузоподъемность, скоростные характеристики и срок службы подшипника. Наиболее распространенные типы автомобильных подшипников, используемых в транспортных средствах, включают:
Эволюция автомобильного подшипника от простого стального кольца до современного высокотехнологичного компонента отражает эволюцию самого автомобиля. Ранние подшипники были незапечатанными, требовали частой смазки и имели срок службы, измеряемый десятками тысяч километров. Современные автомобильные подшипники представляют собой герметичные узлы, способные прослужить дольше самого автомобиля. Эта трансформация была вызвана не каким-то прорывом, а неустанным стремлением к совершенству в области материаловедения, точности производства и контроля качества.
В миреАвто ПодшипникиИстория надежности начинается с одного фактора, который часто упускают из виду: материала. Рассмотрим случай традиционного ступичного подшипника, изготовленного в 1980-х годах. Его сталь содержала такие примеси, как неметаллические включения — микроскопические частицы глинозема или силиката, которые действовали как концентраторы напряжений. При циклических нагрузках при повседневной езде эти включения приводят к образованию микротрещин. В течение десятков тысяч циклов напряжений трещины распространялись до тех пор, пока часть дорожки качения не раскололась, что привело к неровной работе, шуму и возможному выходу из строя. Это не был недостаток конструкции; это было материальное ограничение.
Сегодня автомобильная подшипниковая промышленность в значительной степени преодолела это ограничение за счет внедрения подшипниковых сталей высокой чистоты. Современный стандарт, обычно модифицированная версия SAE 52100 (также известный как GCr15), производится с использованием передовых процессов нефтепереработки, таких как вакуумная дегазация и электрошлаковый переплав. Эти процессы снижают содержание кислорода и включений до беспрецедентного в истории уровня. В результате получается сталь, которая принципиально более устойчива к усталости. Наш завод заметил, что срок службы L10 (срок, при котором выживет 90% подшипников) современного автомобильного подшипника, изготовленного из стали высокой чистоты, обычно в 3–5 раз дольше, чем у эквивалентного подшипника, изготовленного из обычной стали.
Помимо химии стали, не менее важен процесс термообработки. Автомобильный подшипник должен иметь твердую, износостойкую поверхность дорожек качения, сохраняя при этом прочный, ударопрочный сердечник. Это достигается за счет прецизионной цементации или индукционной закалки с последующим контролируемым отпуском. Целью металлургии является получение микроструктуры отпущенного мартенсита с мелким и однородным размером зерен. Такая структура обеспечивает максимальную твердость (обычно 58-62 HRC по шкале Роквелла), сводя к минимуму риск хрупкого разрушения. В последние годы наш завод также внедрил передовые методы цементации, которые обеспечивают более глубокий и стабильный профиль твердости, что еще больше продлевает усталостный срок службы наших автомобильных подшипников.
Для применений, требующих абсолютной максимальной производительности, таких как гоночные или тяжелые коммерческие автомобили, все чаще используются керамические гибридные подшипники. Эти автомобильные подшипники оснащены телами качения, изготовленными из керамики на основе нитрида кремния (Si3N4), которая легче, тверже и более устойчива к коррозии, чем сталь. Керамические элементы качения выделяют меньше тепла на высоких скоростях и могут работать без смазки в течение коротких периодов времени, что является решающим преимуществом в аварийных ситуациях. Хотя стоимость значительно выше, прирост производительности в плане скорости и срока службы значителен. Мы вНинбо Maixun Machinery Manufacturing Co., Ltd.Мы накопили опыт в производстве и поставке гибридных автомобильных подшипников как из стали, так и из керамики, предлагая нашим клиентам выбор, основанный на их конкретных требованиях к производительности и бюджетных ограничениях.
Даже самая качественная сталь преждевременно выйдет из строя, если не будет изготовлена с достаточной точностью. ПутешествиеАвто подшипникОт стальной заготовки до готовой детали — это история постоянного снижения допусков. Рассмотрим критические поверхности: дорожки качения и тела качения. Шероховатость поверхности, округлость и точность размеров напрямую определяют срок службы и производительность подшипников. Одна царапина или отклонение в несколько микрон на поверхности дорожки качения может создать источник напряжения, который вызывает усталостные трещины, резко сокращая срок службы подшипника.
Процесс производства современного автомобильного подшипника представляет собой тщательно спланированную последовательность операций. Он начинается с ковки стальных колец, которая выравнивает поток зерен материала для повышения прочности. Затем кольца обтачивают до приблизительных размеров с последующей термообработкой для достижения необходимого профиля твердости. Но настоящая точность достигается на этапах шлифования и суперфинишной обработки. Здесь используются сверхтвердые шлифовальные круги и абразивные камни для достижения значений шероховатости поверхности (Ra) менее 0,1 микрометра на дорожках качения. Зеркальная поверхность необходима для образования надежной смазочной пленки, которая предотвращает контакт металла с металлом и снижает трение и износ.
Тела качения — шарики, ролики или иглы — проходят аналогичный путь. Они шлифуются и притираются до допусков, измеряемых долями микрона. В современных автомобильных подшипниках сферичность шарика обычно находится в пределах 0,05 микрометра, а его диаметр соответствует диаметру других шариков подшипника с точностью до нескольких микрометров. Это обеспечивает равномерное распределение нагрузки между всеми телами качения, максимально увеличивая нагрузочную способность и срок службы подшипника. Наш завод инвестировал в высокоточные шлифовальные станки с ЧПУ и автоматизированные линии притирки, которые постоянно поддерживают эти допуски на миллионах компонентов.
Возможно, наиболее значительным достижением в области точности производства является интеграция измерений и обратной связи в процессе производства. Современные шлифовальные станки оснащены датчиками, которые непрерывно измеряют размеры детали и регулируют параметры шлифования в режиме реального времени. После шлифования каждый автомобильный подшипник проходит комплексную проверку, включая измерения радиального зазора, уровня вибрации и крутящего момента. Типичная линия контроля может включать в себя анализатор вибрации, который обнаруживает любые подповерхностные дефекты, тестер круглости и гауссметр для магнитопорошкового контроля. Данные этих проверок записываются и анализируются, что позволяет нашему заводу постоянно совершенствовать свои процессы и выявлять любые возникающие проблемы с качеством до того, как они смогут повлиять на наших клиентов.
Чтобы проиллюстрировать влияние точности, рассмотрим следующее сравнение типичных параметров стандартного автоматического подшипника и высокоточной версии.
| Параметр | Стандартный автоматический подшипник | Высокоточный автоматический подшипник |
| Шероховатость дорожки качения (Ra) | 0,2–0,4 мкм | < 0,1 мкм |
| Сферичность шара | 0,1–0,2 мкм | < 0,05 мкм |
| Радиальное биение | 5–8 мкм | < 3 мкм |
| Уровень вибрации (ускорение) | 35–45 дБ | < 25 дБ |
| Расчетный срок службы L10 | 100 000 км | 300 000+ км |
Двумя наиболее значительными угрозами надежности автомобильных подшипников являются попадание загрязнений и потеря смазки. Подшипник, который в остальном идеально спроектирован и изготовлен, может преждевременно выйти из строя, если он недостаточно уплотнен или смазан. Это особенно актуально в автомобильной промышленности, где подшипники подвергаются воздействию воды, дорожной соли, тормозной пыли и резких перепадов температур. Системы уплотнения и смазки современныхАвто Подшипникиявляются незамеченными героями своей замечательной жизни.
Рассмотрим ступичный подшипник, установленный на автомобиле, который часто ездит по грунтовым дорогам. Пыль и песок могут проникнуть даже в самый маленький зазор между кольцами подшипника. Попав внутрь, эти абразивные частицы действуют как наждачная бумага на тщательно отполированные дорожки качения и тела качения, вызывая быстрый износ. Аналогичным образом, попадание воды может привести к образованию ржавчины и коррозии, в результате чего образуются абразивные частицы, ускоряющие износ. Для борьбы с этими угрозами необходима многослойная система герметизации. Эволюция технологии уплотнений была поразительной: от простых фетровых шайб в начале 20-го века до резиновых контактных уплотнений в середине века и до сегодняшних сложных лабиринтных и магнитных уплотнений.
В современных автомобильных подшипниках обычно используется конструкция, известная как «герметичная на весь срок службы». Обычно это резиновое уплотнение, которое вдавливается в канавку наружного кольца и слегка контактирует с внутренним кольцом. Уплотнение действует как барьер для загрязнений, удерживая смазку внутри. Более продвинутые конструкции включают многокромочные уплотнения, где несколько уплотняющих кромок обеспечивают дополнительную защиту. В некоторых высокопроизводительных приложениях используются лабиринтные уплотнения, в которых уплотнение и вращающееся кольцо образуют извилистую дорожку, по которой вода и пыль не могут легко пройти. Наш завод предлагает ряд вариантов уплотнений, адаптированных к конкретным условиям эксплуатации: от стандартных контактных уплотнений для общего использования до усовершенствованных лабиринтных уплотнений для внедорожных и тяжелых условий эксплуатации.
Смазка – это вторая половина уравнения надежности. Смазка, используемая в автомобильных подшипниках, — это не простое масло; это тщательно разработанная смесь базового масла, загустителя и присадок. Базовое масло образует смазочную пленку, загуститель удерживает масло на месте, а присадки (такие как противоизносные присадки, антиоксиданты и ингибиторы ржавчины) защищают поверхности подшипников в экстремальных условиях. Выбор правильной смазки имеет решающее значение: слишком жесткая смазка будет выделять тепло и увеличивать трение, а слишком жидкая смазка не обеспечит адекватной защиты. Для большинства автомобильных применений рекомендуется смазка с литиевым комплексом или полимочевиной с базовым маслом ISO VG 68-100. Однако для высокотемпературных применений, таких как подшипники двигателя, может потребоваться синтетическая смазка с более высоким индексом вязкости. Наш завод предлагает индивидуальные решения по смазке автомобильных подшипников с возможностью указать тип и количество смазки в соответствии с условиями эксплуатации.
| Тип уплотнения | Уровень защиты | Типичное применение |
| Однокромочное контактное уплотнение | Умеренный | Колеса легкового автомобиля (стандарт) |
| Двойное контактное уплотнение | Высокий | Колеса легковых автомобилей (премиум), легких грузовиков |
| Лабиринтная печать | Очень высокий | Внедорожные, сельскохозяйственные, тяжелые грузовики |
| Магнитное уплотнение | Экстрим | Скоростные характеристики, гонки |
Следующий рубеж вАвто подшипникнадежность заключается не в лучшей стали или более жестких допусках, а в интеллекте. Концепция «умного подшипника» объединяет датчики непосредственно в подшипниковый узел, что позволяет в режиме реального времени отслеживать критические рабочие параметры, такие как температура, вибрация и скорость вращения. Эти данные могут быть переданы на бортовой компьютер автомобиля или в облачную систему, где передовые алгоритмы анализируют данные, чтобы прогнозировать потенциальные сбои до их возникновения. В этом суть профилактического обслуживания: переход от реактивного графика ремонта к проактивной системе, где обслуживание выполняется только при необходимости, исходя из фактического состояния компонента.
Рассмотрим парк коммерческого транспорта. Каждое транспортное средство может иметь десятки автомобильных подшипников в колесах, трансмиссии и двигателе. Традиционно менеджеры автопарка полагались на фиксированные интервалы технического обслуживания, проверяя или заменяя подшипники при заранее определенных отметках пробега. Такой подход неэффективен: подшипники часто заменяются, пока они еще в хорошем состоянии, что приводит к ненужным затратам и простоям, или, наоборот, они могут преждевременно выйти из строя, поскольку не были заменены вовремя. Интеллектуальная система подшипников кардинально меняет это уравнение. Датчик в каждом подшипнике постоянно контролирует его состояние и отправляет предупреждение в систему управления автопарком, когда изменение характера вибрации или температуры указывает на приближающийся сбой. Затем техническое обслуживание планируется в оптимальное время, что сводит к минимуму время простоя транспортного средства и максимально эффективно использует полный срок службы подшипника.
Технология, лежащая в основе интеллектуальных подшипников, быстро развивается. Ранние версии полагались на простые акселерометры или термисторы, но сегодняшние системы включают в себя усовершенствованные датчики MEMS (микроэлектромеханические системы), которые могут измерять несколько параметров одновременно. Сигналы обрабатываются встроенным микроконтроллером, который фильтрует шум и анализирует вибрационную сигнатуру. Алгоритмы машинного обучения можно обучить распознавать конкретные закономерности, связанные с различными видами отказов, такими как растрескивание, бринеллирование или ухудшение качества смазки, что позволяет проводить более точную диагностику. Для автомобильной подшипниковой отрасли это разрушительная тенденция. Это смещает ценностное предложение с чисто механического компонента на интегрированное решение для измерения и мониторинга.
Наш завод уже готовится к этому будущему. Продолжая производить традиционные автомобильные подшипники по самым высоким стандартам качества, мы также разработали интеллектуальную платформу подшипников, которая позволяет интегрировать датчики наших клиентов. Разрабатывая корпуса подшипников с местами для чувствительных элементов и портами связи, мы готовим нашу продукцию к будущему. Такой подход дает нашим клиентам возможность выбирать собственную сенсорную технологию, используя при этом наш опыт точного производства. Мы считаем, что интеллектуальный подшипник не только повысит надежность современных автомобилей, но и произведет революцию в индустрии послепродажного обслуживания, позволяя перейти от оперативного обслуживания к модели обслуживания, основанной на реальном состоянии.
Вопрос 1. Каковы общие признаки того, что автомобильный подшипник выходит из строя и его необходимо заменить?
Ответ: Наиболее распространенные симптомы включают жужжащий или ревущий шум, который усиливается с увеличением скорости автомобиля, особенно во время поворотов; ощущение расшатанности или люфта в колесе; вибрация в руле или половице; а в тяжелых случаях заметное тепло от ступицы колеса. Неисправный автоматический подшипник также может привести к уводу автомобиля в сторону или неравномерному износу шин. Если вы подозреваете проблему с подшипником, рекомендуется как можно скорее проверить автомобиль. Мы в Ningbo Maixun Machinery Manufacturing Co., Ltd рекомендуем использовать высококачественные сменные подшипники и следить за их правильной установкой, чтобы предотвратить преждевременный выход из строя.
Вопрос 2. Что означает срок службы автоподшипника L10 и как он рассчитывается?
Ответ: Срок службы L10 — это статистический показатель надежности подшипника, определяемый как количество оборотов или часов работы, в течение которых 90% идентичных подшипников выживут при заданной нагрузке и скорости до появления первых признаков усталости. Она рассчитывается по формуле L10 = (C/P)^3 для шариковых подшипников (или L10 = (C/P)^(10/3) для роликовых подшипников), где C — номинальная динамическая нагрузка подшипника (мера его несущей способности), а P — эквивалентная динамическая нагрузка, приложенная к подшипнику. Более высокий срок службы L10 означает, что подшипник более долговечен при заданной нагрузке.
Вопрос 3. Какова правильная процедура установки автоподшипника во избежание повреждений?
Ответ: Правильная установка необходима для достижения ожидаемого срока службы автомобильного подшипника. Ключевые шаги: 1) Убедитесь, что вал и корпус чистые и не имеют заусенцев; 2) Нанесите тонкий слой чистой смазки на подшипниковые и монтажные поверхности; 3) Используйте монтажный инструмент подходящего размера, который прикладывает усилие только к монтируемому кольцу (никогда не нажимайте на тела качения); 4) Равномерно и плавно нажмите на подшипник, убедившись, что он полностью посажен; 5) После установки убедитесь, что подшипник вращается свободно и нет необычного шума или сопротивления. Наш завод предоставляет подробные руководства по установке и техническую поддержку для всех наших продуктов автомобильных подшипников.
Вопрос 4: Всегда ли керамические гибридные автомобильные подшипники превосходят стальные подшипники и для каких применений они лучше всего подходят?
Ответ: Керамические гибридные подшипники (с керамическими телами качения и стальными кольцами) обладают рядом преимуществ перед цельностальными подшипниками: меньшая плотность (снижает центробежные силы), более высокие твердость и модуль упругости (для увеличения износа и жесткости), а также меньшее тепловое расширение (улучшает стабильность размеров). Они также выделяют меньше тепла на высоких скоростях и могут работать при минимальной смазке. Однако они существенно дороже. Они лучше всего подходят для применений, требующих очень высоких скоростей (например, турбокомпрессоры, электродвигатели), экстремальных температур или где снижение веса имеет решающее значение (например, аэрокосмическая промышленность, гонки). Для большинства стандартных автомобильных применений высококачественный стальной автоподшипник обеспечивает наилучшее соотношение цены и производительности.
Вопрос 5: Почему цены на автомобильные подшипники одного и того же размера так сильно различаются у разных производителей?
Ответ: Разница в цене отражает различия в качестве материалов, точности изготовления и стандартах контроля качества. В более дешевом автомобильном подшипнике может использоваться сталь более низкого качества с более высоким уровнем примесей, менее точным шлифованием и чистовой отделкой, а также менее строгими процессами проверки, и все это может значительно сократить срок его службы и надежность. Наш завод в Нинбо Maixun Machinery Manufacturing Co., Ltd придерживается комплексной системы обеспечения качества, охватывающей выбор материалов, производство и окончательную проверку, гарантируя, что каждый автомобильный подшипник соответствует строгим требованиям. Хотя наши продукты, возможно, и не самые дешевые, они обеспечивают надежную работу и долгосрочную ценность, о чем свидетельствуют наши показатели срока службы L10 и эксплуатационные характеристики.

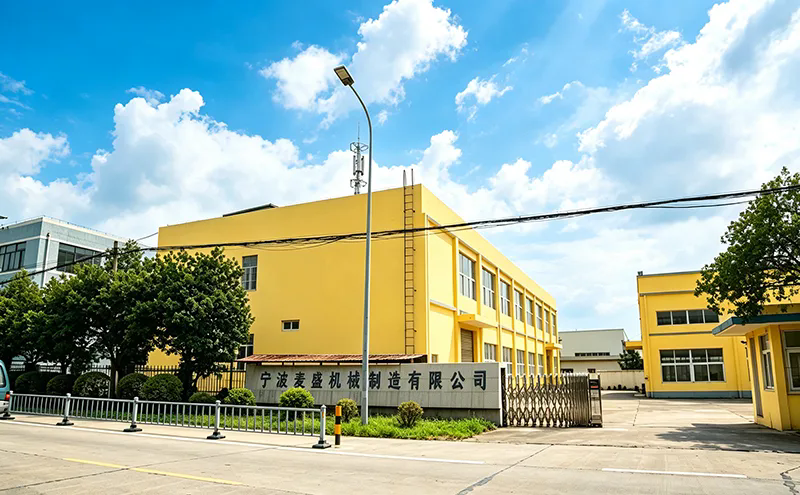

Нинбо Maixun Machinery Manufacturing Co., Ltd., основанная в 1999 году, специализируется на прецизионных автозапчастях, включая пластины клапанов компрессоров, масляные поддоны, головки цилиндров, кронштейны вентиляторов и крышки ГРМ. Руководствуясь философией, ориентированной на людей и приоритетом качества, мы создали стабильную глобальную бизнес-систему. На нашем заводе площадью 30 000 м² имеется современный цех площадью 7 000 м² в промышленной зоне Цзянбэй Чжуанцяо, оснащенный специализированными производственными линиями с ЧПУ, фрезерно-сверлильными и токарными линиями. Полное испытательное оборудование и строгий контроль на месте обеспечивают стабильную эффективность и надежное качество, что делает нас надежным партнером для клиентов по всему миру.
От стали высокой чистоты, составляющей его основу, до современных датчиков, которые однажды смогут предсказать его состояние, — автомобильный подшипник претерпел значительные изменения. Сегодняшний автомобильный подшипник является свидетельством мощи систематического проектирования: материаловедение, прецизионное производство, технологии уплотнений и новые интеллектуальные системы - все они объединились, чтобы создать компонент исключительной надежности. В результате автомобиль стал более безопасным, эффективным и долговечным, чем любой другой автомобиль, существовавший раньше. ВНинбо Maixun Machinery Manufacturing Co., Ltd., мы гордимся тем, что вносим свой вклад в эту историю прогресса. Наша приверженность качеству, точности и удовлетворенности клиентов заставляет нас постоянно совершенствовать нашу продукцию и процессы в области автомобильных подшипников.
Если вы ищете надежного партнера для удовлетворения ваших потребностей в автомобильных подшипниках, мы приглашаем вас связаться с нами. Независимо от того, являетесь ли вы дистрибьютором, OEM-производителем или специалистом по техническому обслуживанию, мы предлагаем полный ассортимент автомобильных подшипников, опираясь на обширные технические знания и стремление к совершенству. Давайте обсудим, как наши решения могут удовлетворить ваши конкретные требования.Свяжитесь с компанией Ningbo Maixun Machinery Manufacturing Co., Ltd сегоднядля консультации или расчета. Мы — ваш глобальный партнер в области автомобильной надежности.
