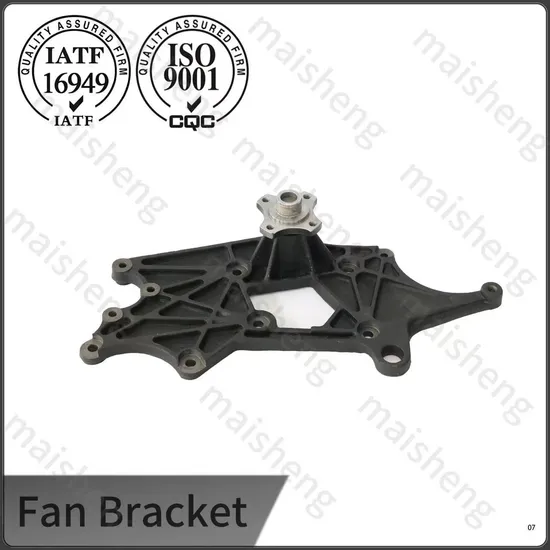

Кронштейн вентилятора охлаждения двигателя легкового автомобиля

Обладая более чем 25-летним опытом производства кронштейнов для вентиляторов для легких автомобилей, мы построили полную производственную линию с глубоким опытом в изготовлении пресс-форм при поддержке профессиональной команды, которая предлагает полный комплекс услуг OEM и ODM-индивидуализации, от индивидуального проектирования пресс-форм до производства готовой продукции. Наша система управления качеством, сертифицированная по стандарту ISO 9001, гарантирует, что каждый шаг соответствует международным стандартам, подкрепленная всесторонними 100% входными и внутрипроизводственных проверками качества для соблюдения самых высоких характеристик продукции.

Наша продукция, изготовленная из прочного и легкого алюминиевого сплава, обеспечивающего оптимальную производительность и долговечность, надежно и своевременно доставляется через нашу эффективную систему логистики, а наша специализированная команда инженеров предоставляет индивидуальные технические решения для конкретных потребностей. На каждый кронштейн вентилятора охлаждения двигателя легкового автомобиля распространяется комплексная гарантия, что дает вам непревзойденное спокойствие.

Технические характеристики продукта

Кронштейн вентилятора для легковых автомобилей является важным конструктивным компонентом системы охлаждения двигателя. Он надежно удерживает охлаждающий вентилятор в точном положении, предотвращая нежелательное движение или смещение во время работы. Это гарантирует, что вентилятор работает с максимальной эффективностью, обеспечивая постоянный отвод тепла и помогая поддерживать стабильную температуру двигателя в повседневных условиях вождения.

Характеристики сплавов и термическая обработка

Корпус кронштейна вентилятора охлаждения двигателя легкового автомобиля отлит из сплава AlSi7Mg0.3, материала, широко используемого в конструкционных автомобильных деталях благодаря сбалансированному содержанию кремния, обеспечивающему текучесть и уменьшению усадки при затвердевании. После гравитационного литья детали проходят цикл термообработки Т6, включающий нагрев раствора при температуре 520 градусов Цельсия, закалку в воде и искусственное старение при температуре 160 градусов Цельсия в течение шести часов. Эта процедура обеспечивает тонкое распределение выделений Mg2Si, которые повышают твердость до диапазона HBW 85-95 и обеспечивают прочность на разрыв выше 260 МПа. Спектрографический анализ каждой партии отливки подтверждает, что содержание железа остается ниже 0,5 процента, что предотвращает образование хрупких интерметаллических фаз, которые могут поставить под угрозу пластичность при циклическом термическом нагружении.

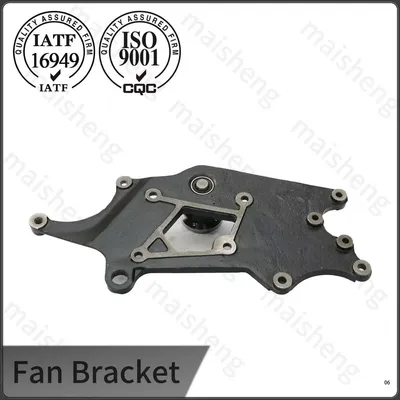

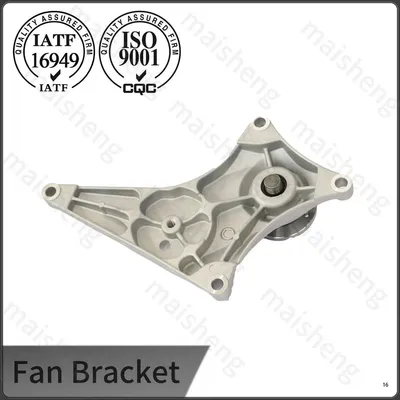

Больше Формы кронштейна вентилятора легкового автомобиля

Точность обработки и контроль баланса

После термообработки и дробеструйной обработки кронштейн устанавливается на четырехосный обрабатывающий центр с ЧПУ, где отверстие подшипника, монтажные поверхности и отверстия под штифты изготавливаются за один зажим. Допуск на диаметр отверстия выдерживается в пределах H7, а соосность между пилотом вентилятора и монтажной поверхностью двигателя поддерживается на уровне 0,05 мм или выше. Затем специальная станция динамической балансировки измеряет сборку с помощью оправки, имитирующей вентилятор и сцепление, корректируя любой дисбаланс ниже 2 грамм-миллиметров путем фрезерования материала с определенных колодок. Этот процесс ограничивает радиальные силы, передаваемые на подшипник водяного насоса, что способствует снижению шума и увеличению срока службы подшипника во всем диапазоне оборотов двигателя.

Испытания на выносливость и полевые данные

Кронштейн для проверки производства устанавливается на полностью оборудованный модуль охлаждения и подвергается ступенчатому температурному циклу от минус 20 до 110 градусов Цельсия, в то время как вентилятор работает со скоростью 3000 об/мин в течение 800 часов. Потеря преднатяга подшипника контролируется каждые 100 часов и должна оставаться ниже 0,02 миллиметра. Кроме того, тест на поиск резонанса сканирует кронштейн в диапазоне от 20 Гц до 250 Гц, чтобы подтвердить, что его собственная частота находится за пределами диапазона частот зажигания двигателя. Реальные данные, собранные в таксопарках, работающих в тропическом климате, показывают, что средний срок службы кронштейнов превышает 300 000 километров без каких-либо зарегистрированных случаев растрескивания конструкции или ослабления болтов.

Возможности объекта и документация о качестве

Производство осуществляется на заводе, сертифицированном по стандарту IATF 16949, который уже более двух десятилетий производит прецизионные алюминиевые компоненты для глобальных цепочек поставок автомобилей. Поступающие слитки проверяются методом оптико-эмиссионной спектрометрии, и на плавку допускается только материал с сертифицированным химическим анализом. Во время обработки статистические диаграммы управления процессом отслеживают размер отверстия и плоскостность, при этом порог Cpk 1,33 применяется ко всем критическим характеристикам. Окончательный отчет о проверке, включая размерную схему, измерения твердости и баланса, архивируется с номером партии, что обеспечивает полную прослеживаемость от сырья до готовой детали. Для проектов разработки OEM документация PPAP уровня 3 составляется как стандартный результат.

Часто задаваемые вопросы

1.Какие материалы обычно используются для кронштейнов вентиляторов легковых автомобилей?

О: Существует два основных материала: литой алюминий и чугун. Кронштейны из литого алюминия легкие, с хорошей теплоотдачей и низкой нагрузкой, подходят для обычных легковых автомобилей и легких фургонов. Чугунные кронштейны отличаются высокой жесткостью, высокой ударопрочностью и отсутствием деформации, идеально подходят для легких грузовиков и автомобилей с частой эксплуатацией с высокими нагрузками.

2. Кронштейн вентилятора из какого материала более прочный для легковых автомобилей?

A: Для повседневных городских транспортных средств малой нагрузки достаточно высокоточных литых алюминиевых кронштейнов, которые более энергосберегающие. Для легковых автомобилей, часто работающих с полной нагрузкой, подъемов и поездок на дальние расстояния, чугунные кронштейны более долговечны. Они устойчивы к длительной вибрационной усталости, не ослабевают и не деформируются, обладают более высокой эксплуатационной стабильностью.

3. Какой метод установки помогает избежать преждевременного износа подшипников в алюминиевом кронштейне вентилятора?

A: Прежде чем затягивать крепежные болты, совместите кронштейн с установочными штифтами передней крышки двигателя и убедитесь, что на сопрягаемых поверхностях нет старого прокладочного материала или коррозии. Затяните крепежные детали в перекрестной последовательности с моментом затяжки, указанным производителем двигателя, обычно 20–25 Нм для болтов М8. После установки вентилятора и узла муфты поверните вентилятор вручную, чтобы убедиться, что он вращается свободно и без помех. Повторно проверьте момент затяжки болтов после первых 500 километров езды, чтобы компенсировать любую первоначальную посадку на контактных поверхностях.
