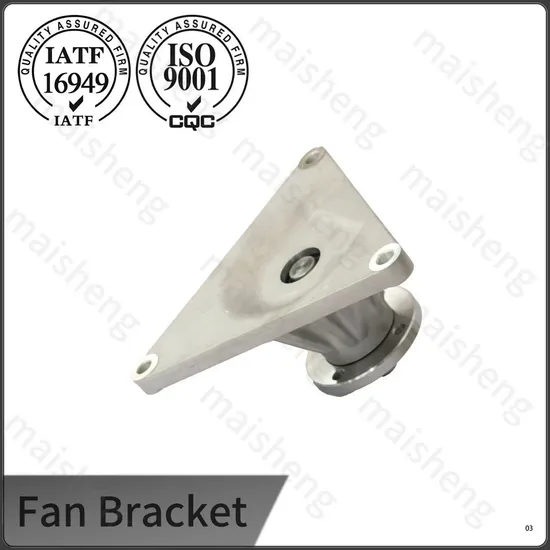

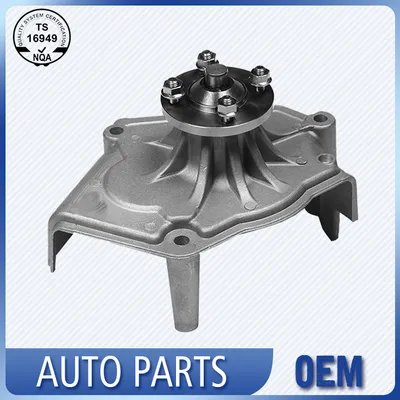

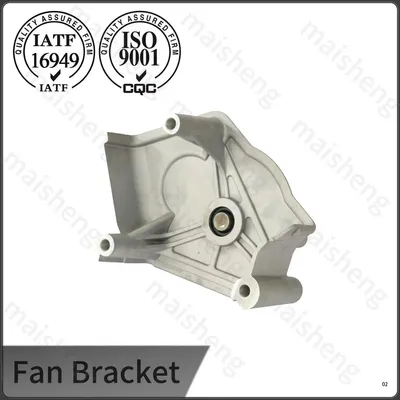

Кронштейн вентилятора охлаждения двигателя коммерческого автомобиля

Кронштейн вентилятора охлаждения двигателя коммерческого автомобиля является основным конструктивным элементом, поддерживающим систему охлаждения двигателя коммерческого транспорта. Этот кронштейн вентилятора для коммерческих автомобилей, профессионально изготовленный для использования в автопарках и инженерных транспортных средствах, стабилизирует работу охлаждающего вентилятора, решает проблемы смещения и тряски вентилятора, вызванные длительной вибрацией при движении, а также обеспечивает непрерывное и эффективное рассеивание тепла от двигателя.

Целостность материала и отливки

Корпуса кронштейнов отлиты из высокопрочного ковкого чугуна марки GJS-500-7, который сочетает в себе минимальную прочность на разрыв 500 МПа и удлинение более 7 процентов. Структура сфероидального графита действует как естественный ограничитель трещин, поглощая крутильные вибрации, передаваемые от блока двигателя и узла муфты вентилятора. Каждый расплав обрабатывается магниево-ферросилико-кремниевым сплавом для шаровидного образования перед разливкой в ​​песчаные формы со связующим смолой, а образец спектрометра, взятый из ковша, подтверждает, что уровни углерода, кремния и магния остаются в пределах жесткого контролируемого диапазона. Отливки подвергаются циклу ферритизирующего отжига при температуре 720 градусов Цельсия, чтобы уменьшить колебания твердости по всей детали и улучшить обрабатываемость, сохраняя при этом достаточно высокое удлинение, чтобы выдерживать случайные импульсы перегрузки.

Структурные преимущества

Благодаря оптимизированной усиленной конструкции и интегрированному процессу формования наш кронштейн вентилятора для коммерческих автомобилей позволяет избежать структурной деформации и усталостных повреждений при длительном использовании. Этот кронштейн вентилятора для коммерческого транспорта имеет стандартные монтажные отверстия и точный размерный допуск, идеально соответствующий исходному положению установки и обеспечивающий плавную замену.

Точность обработки и сборки

Обработанные детали включают в себя отверстия в корпусе подшипника, монтажные поверхности шкивов и места расположения установочных штифтов, и все это выполнено в одном приспособлении на горизонтальном обрабатывающем центре. Цилиндричность отверстия поддерживается в пределах 0,015 миллиметра и проверяется прецизионным пневматическим манометром, который записывает данные о круглости в трех вертикальных положениях вдоль каждого отверстия. Расположение отверстий для болтов сверяется с эталонной пластиной, которая представляет собой интерфейс передней крышки двигателя, гарантируя, что ось вентилятора останется в пределах 0,2 миллиметра от осевой линии коленчатого вала после установки. Глубина резьбы и диаметр резьбы проверяются с помощью манометров «годен/не годен» перед тем, как кронштейн перемещается на станцию ​​сборки, где подшипник и уплотнение запрессовываются под контролируемым гидравлическим давлением.

Производительность продукта

Кронштейн вентилятора охлаждения двигателя коммерческого автомобиля, адаптированный к тяжелым нагрузкам, высоким температурам и неровностям, отличается превосходной структурной жесткостью и виброустойчивостью. Этот кронштейн вентилятора коммерческого автомобиля обеспечивает точную сборку при частых стартах и ​​поездках на дальние расстояния, эффективно снижая частоту отказов системы охлаждения и потери времени простоя автомобиля.

Больше Пресс-форм для кронштейнов вентиляторов коммерческого транспорта

Стандарт качества

Каждый кронштейн вентилятора охлаждения двигателя коммерческого автомобиля соответствует отраслевым производственным стандартам и перед поставкой проходит строгий контроль размеров и испытания на структурную стабильность. Этот кронштейн вентилятора для коммерческих автомобилей ориентирован на общую долговечность и отвечает потребностям долгосрочной эксплуатации легких, средних и тяжелых коммерческих автомобилей для обслуживания автопарка и замены партий.

Проверка долговечности и полевые наблюдения

Репрезентативный образец из каждой производственной партии устанавливается на испытательный стенд, который имитирует полностью собранный модуль охлаждения, а затем подвергается ступенчатой ​​развертке частоты от 30 Гц до 300 Гц с ускорением 2g. Резонансные частоты наносятся на карту и сравниваются с расчетной моделью, чтобы убедиться, что кронштейн не усиливает известные порядки запуска двигателя. Длительная эксплуатация при температуре окружающей среды 85 градусов по Цельсию и постоянная скорость вращения вентилятора 4000 об/мин в течение 600 часов приводят к увеличению люфта подшипника менее 0,03 миллиметра, измеренному с помощью циферблатного индикатора на ступице вентилятора. Испытания региональных грузовых автомобилей прошли более 500 000 километров по смешанным шоссе и дорогам строительных площадок без замены кронштейнов, что подтверждает расчетный срок службы B10, превышающий 800 000 километров для протестированного спектра нагрузок.

Производственный фундамент и отслеживаемость

Производственная линия расположена на заводе, сертифицированном по стандарту IATF 16949, который уже более 25 лет специализируется на производстве автомобильных компонентов из железа и алюминия. Каждая партия ковкого чугуна маркируется номером плавки, который привязан к отчету спектрометра, журналу свойств песка и диаграмме печи отжига. На обработанных кронштейнах имеется выгравированный лазером серийный код, связанный с отчетом координатно-измерительной машины, кривой запрессовки подшипника и листом окончательной проверки. Для клиентов OEM-парка эта возможность отслеживания поддерживает полную отправку данных PPAP уровня 3 и позволяет быстро локализовать редкий случай возникновения проблемы на месте. В собственном инструментальном цехе хранятся все модели отливок и наборы приспособлений, что обеспечивает согласованность повторных заказов и быструю доработку конструкции для новых программ двигателей.

Часто задаваемые вопросы

1.Что такое кронштейн вентилятора коммерческого автомобиля?

Ответ: Кронштейн вентилятора для коммерческого транспорта представляет собой литой опорный компонент для тяжелых условий эксплуатации, подходящий для средних и тяжелых грузовиков, пассажирских автобусов, инженерных транспортных средств и коммерческих дизельных двигателей. Он используется для установки вентилятора охлаждения, муфты вентилятора, натяжного и приводного шкива, фиксации всего узла вентилятора охлаждения, поддержания концентричности вращения и выдерживания постоянной вибрации, возникающей при работе двигателя с высокой нагрузкой.

2. Какие ненормальные сигналы указывают на повреждение кронштейна вентилятора коммерческого автомобиля?

A: Очевидный шум металлической вибрации в передней части двигателя при ускорении или подъеме; сильная тряска вентилятора на высокой скорости; частые отклонения и растрескивание приводного ремня; постоянная высокая температура воды при движении с полной нагрузкой; свободный узел вентилятора с видимым поворотным зазором.
