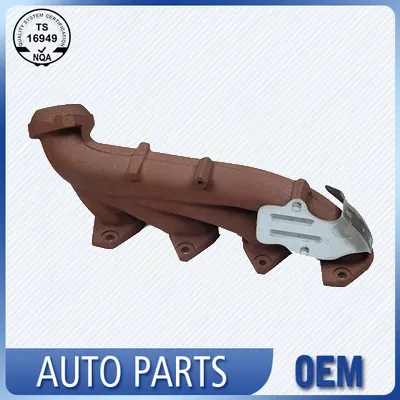

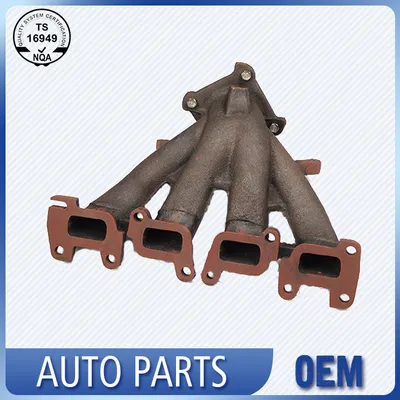

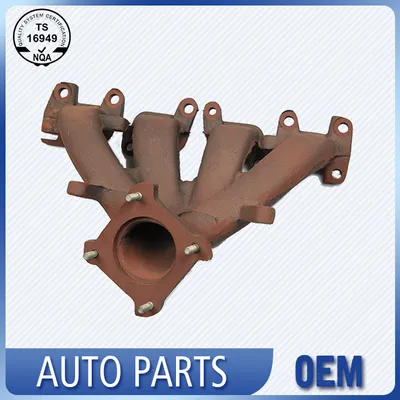

Чугунный выпускной коллектор

Наша серия чугунных выпускных коллекторов охватывает широкий спектр конфигураций, включая 3-цилиндровые, 4-цилиндровые и V-образные конструкции, подходящие для большинства легковых автомобилей, легких грузовиков и коммерческих двигателей. Каждый коллектор обеспечивает превосходную теплопроводность и устойчивость к растрескиванию при экстремальных рабочих температурах.

Эти коллекторы, оснащенные оптимизированными внутренними направляющими, обеспечивают сбалансированный поток выхлопных газов, снижая противодавление и повышая эффективность двигателя. Усиленные фланцы и толстостенная конструкция предотвращают деформацию и утечки при длительном использовании. Все агрегаты проходят размерную проверку и испытания под давлением на соответствие стандартам оригинального оборудования и производительности, что делает их надежной заменой как при техническом обслуживании парка, так и при индивидуальном ремонте.

Технические характеристики продукта

Чугунные выпускные коллекторы отличаются термической стабильностью и усталостной прочностью для двигателей с высокими нагрузками. Их плотная конструкция равномерно рассеивает тепло, уменьшая количество горячих точек, сохраняя при этом постоянный поток выхлопных газов для поддержки реакции турбонаддува и контроля выбросов. Разработанные для прямой установки, они исключают необходимость дорогостоящих модификаций и обеспечивают надежную работу с низкими эксплуатационными расходами при ремонте двигателей и обновлении автопарка.

Микроструктура и теплопроводность

Химический состав железа разработан для производства чешуйчатого графита типа А, равномерно диспергированного в перлитной матрице, комбинация, которая обеспечивает теплопроводность около 50 Вт на метр-кельвин при 200 градусах Цельсия. Такой уровень теплопередачи быстро перемещает тепловую энергию от стенок отверстий в корпус коллектора, сглаживая температурные градиенты, которые в противном случае концентрировали бы напряжение вблизи фланцевых соединений. Графитовые чешуйки также служат внутренними поглотителями напряжений; когда в коллекторе температура окружающей среды и выхлопных газов превышает 700 градусов по Цельсию, микроскопическая деформация локализуется на графитовых кончиках, а не распространяется на непрерывную сеть трещин. Каждый расплав оценивается с помощью испытания клином охлаждения и спектрографического анализа, подтверждающего, что эквивалент углерода и содержание кремния остаются в узких пределах для поддержания постоянной формы графита.

Процесс формования и снятие стресса

Корпуса коллекторов формуются в песчаных формах со связкой смолы, которые оснащены системой литников под давлением, позволяющей поддерживать низкую скорость металла и уменьшать эрозию песка. После разливки и выбивки необработанные отливки проходят через печь непрерывного нормализации при температуре 880 градусов Цельсия. На этом этапе растворяются карбиды, которые могли образоваться во время охлаждения, и восстанавливается однородная перлитная структура, обеспечивая твердость от 180 до 220 HBW по всей детали. После нормализации фланцы обрабатываются плоско, а отверстия портов доводятся до контролируемой шероховатости поверхности менее 6,3 микрометра Ra. Последняя термическая операция представляет собой низкотемпературное снятие напряжений при температуре 550 градусов по Цельсию в течение трех часов, что ослабляет остаточные деформации, возникающие в результате охлаждения литейного производства и тяжелых фрезерных резов, оставляя компонент стабильным по размерам во время первых термических циклов в двигателе.

Проверка размеров и испытание на герметичность

Плоскостность фланца проверяют на гранитной поверхности с помощью циферблатного индикатора, обнуленного в трех угловых точках, с пределом допуска 0,15 мм поперек уплотняющей поверхности. Положения портов относительно исходных отверстий фиксируются на координатно-измерительной машине мостового типа, по крайней мере, три образца за смену, гарантируя, что выравнивание рабочего колеса соответствует головке двигателя в пределах зоны допуска 0,3 миллиметра. Затем каждый готовый коллектор закрепляется на приспособлении для проверки герметичности, создается давление цехового воздуха до 1,5 бар и погружается в резервуар с водой. Любой непрерывный поток «пузырей» вызывает немедленный карантин и проверку первопричин. Для турбокомпрессоров периодически проводится дополнительное испытание на горячую утечку при температуре 250 градусов Цельсия с использованием гелиевого индикатора, проверяющее, что тепловое расширение литого корпуса не приводит к открытию микропор в соединении коллектора.

Опыт производства и документация о качестве

Весь производственный цикл осуществляется на предприятии, сертифицированном по стандарту IATF 16949, которое уже более 25 лет специализируется на литье и механической обработке автомобильных деталей. Каждой плавке чугуна присваивается уникальный номер партии, который указывается в накладной и связан с соответствующей записью спектрометра, отчетом об испытаниях песка и картой термообработки. Готовые коллекторы маркируются постоянным чернильным кодом, который ссылается на эту партию, что обеспечивает полную обратную отслеживаемость даже после многих лет эксплуатации.

Когда OEM-заказчику требуется предоставить процесс утверждения производственных деталей, мы предоставляем досье уровня 3, которое содержит схему технологического процесса, анализ видов и последствий отказов, индексы возможностей для критических размеров и сертификат на материал из литейной лаборатории. Этот пакет предоставляет инженерным группам данные, необходимые для проверки коллектора для конкретной платформы двигателя.

Больше Чугунные формы выпускного коллектора

Чугунные выпускные коллекторы премиум-класса разработаны для обеспечения долговечности, термической стабильности и оптимизации потока выхлопных газов.

Часто задаваемые вопросы

1. К каким автомобилям и двигателям применимы чугунные выпускные коллекторы?

О: Подходит для тяжелых дизельных грузовиков, инженерной техники, сельскохозяйственного оборудования, коммерческих автомобилей большого объема, бензиновых двигателей старой школы и двигателей для тяжелых грузов с турбонаддувом. Он специально разработан для условий работы со сверхвысокой температурой выхлопных газов, длительной работой с полной нагрузкой и сильной вибрацией, когда тонкие стальные коллекторы склонны к деформации и растрескиванию.

2. Каковы основные причины растрескивания и подсоса воздуха чугунных выпускных коллекторов?

Ответ: Частые термические циклы «холод-горячо» вызывают огромное термическое напряжение, приводящее к образованию усталостных трещин; неправильная установка с превышением крутящего момента повреждает конструкцию фланца; отсутствие или повреждение теплозащитного экрана приводит к локальному сверхвысокому температурному ожогу; длительное использование некачественных тонких прокладок приводит к неравномерной нагрузке на фланец; внешнее воздействие во время технического обслуживания или езды по бездорожью приводит к образованию твердых трещин.

3. Как завод перед отправкой подтверждает, что каждый коллектор соответствует спецификациям оригинального оборудования?

A: Применяется четырехступенчатый выпускной затвор. Сначала химический состав сырого железа сверяется с картой плавки. Во-вторых, после термообработки проводятся испытание на твердость и выборочная проверка микроструктуры. В-третьих, размеры механической обработки измеряются по плану выборки, основанному на размере партии. Наконец, каждая деталь подвергается испытанию на герметичность погружением в воду, описанному выше, и результат фиксируется. Затем инспектор по упаковке сопоставляет устройство с номером детали клиента и визуально подтверждает состояние поверхности. Такой многоуровневый подход гарантирует, что требования к размерам, материалам и уплотнениям будут удовлетворены еще до того, как продукт покинет причал.
